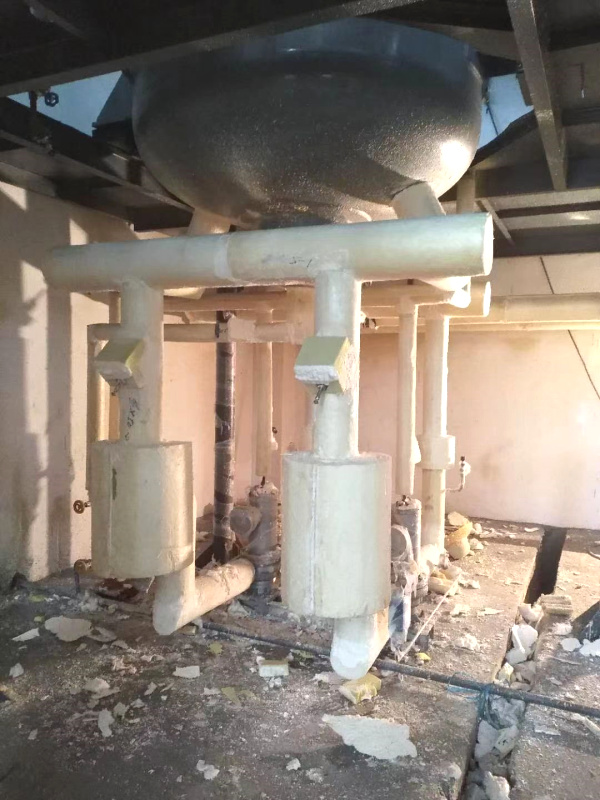

聚氨酯保溫管，全稱：高密度聚乙烯外護(hù)管聚氨酯泡沫塑料預(yù)制直埋保溫管，由輸送介質(zhì)的工作鋼管，聚氨酯硬質(zhì)泡沫塑料保溫層和高密度聚乙烯外護(hù)管緊密結(jié)合而成。

一、聚氨酯保溫管從里到外分三層結(jié)構(gòu)：

第一層：工作鋼管層 根據(jù)設(shè)計(jì)和客戶的要求一般選用無縫管(GB8163至87)螺旋焊管(GB9711至88;SY/T5038至92)和直縫焊管(GB3092至93)。鋼管表面經(jīng)過先進(jìn)的拋丸除銹工藝處理后，鋼管除銹等級(jí)可達(dá)GB8923-1988標(biāo)準(zhǔn)中的Sa2級(jí)，表面粗糙度可達(dá)GB6060.5至88標(biāo)準(zhǔn)中R=12.5微米。

第二層：聚氨酯保溫層 用高壓發(fā)泡機(jī)在鋼管于外護(hù)層之間形成的空腔中一次性注入硬質(zhì)聚氨酯泡沫塑料原液而成。即俗稱的“管中管發(fā)泡工藝”。其作用一是防水，二是保溫，三是支撐熱網(wǎng)自重。當(dāng)輸送介質(zhì)溫度為：-50℃-150℃時(shí)，選用硬質(zhì)聚脲酸酯泡沫塑料做保溫層。

第三層：高密度聚乙烯保護(hù)層 預(yù)制成一定壁厚的黑色(黃色)塑料管材，其作用一是保護(hù)聚氨酯保溫層免遭機(jī)械硬物破壞，二是防腐防水。

二、聚氨酯直埋保溫管施工工藝

聚氨酯直埋保溫管先生產(chǎn)出高密度聚乙烯外護(hù)管，然后在聚乙烯外護(hù)管與鋼管之間的空隙再澆注聚氨酯硬質(zhì)泡沫塑料保溫層的制作工藝就是我們常說的"兩步法"。

聚氨酯直埋保溫管制作流程：鋼管除銹--聚氨酯發(fā)泡--成形--成品檢測--入庫

1、除銹

2、穿管及支架捆扎：

A．按芯管和保溫層選定的高密度聚乙烯外護(hù)管→。

B．除銹處理后的鋼管→分段捆扎支架（1.5米/段）→將捆扎好支架芯管穿入高密度聚乙烯外護(hù)管內(nèi)，直至芯管兩端裸露部分均為150mm-250mm。

C．將符合芯管直徑和保溫層厚度的卡頭（法蘭或外卡）封堵在管道兩端并將其鎖緊。

注：支架的結(jié)構(gòu)、高度、材質(zhì)、捆扎方式、抗壓強(qiáng)度應(yīng)根據(jù)芯管直徑和設(shè)計(jì)要求選取。

3、聚氨酯澆注發(fā)泡：

調(diào)整發(fā)泡機(jī)的混合比為1：1.05→測定設(shè)備流量→設(shè)定澆注時(shí)間（投料量/流量）。在穿管完畢管道兩端封堵后的HDPE外護(hù)管中間正上位置開澆注孔→將發(fā)泡機(jī)混合頭的澆注嘴插入澆注孔→澆注→料空塞封堵澆注孔→熟化→拆卸卡頭→檢驗(yàn)→修正投料量→成品。

三、預(yù)制直埋保溫管的優(yōu)勢特點(diǎn)：

1. 降低工程造價(jià)。   據(jù)有關(guān)部門測算，雙管制供熱管道，一般情況下可以降低工程造價(jià)的25％（采用玻璃鋼做保護(hù)層）和10％（采用高密度聚乙烯做保護(hù)層）左右。

2. 熱損耗低，節(jié)約能源。   其導(dǎo)熱系數(shù)為：λ＝0．013至0．03kcal／m·h·oC，比其他過去常用的管道保溫材料低得多，保溫效果提高4~9倍。再有其吸水率很低，約為0．2kg／m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達(dá)92％左右。低導(dǎo)熱系數(shù)和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護(hù)殼，改變了傳統(tǒng)地溝敷設(shè)供熱管道“穿濕棉襖”的狀況，大大減少了供熱管道的整體熱損耗，熱網(wǎng)熱損失為2％，小于國際10％的標(biāo)準(zhǔn)要求。

3.防腐，絕緣性能好，使用壽命長。 由于濰坊晨遠(yuǎn)環(huán)保聚氨酯硬質(zhì)泡沫保溫層緊密地粘結(jié)在鋼管外皮，隔絕了空氣和水的滲入，能起到良好的防腐作用。同時(shí)它的發(fā)泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機(jī)械性能。因此，工作鋼管外皮很難受到外界空氣和水的侵蝕。只要管道內(nèi)部水質(zhì)處理好，據(jù)國外資料介紹，使用壽命可達(dá)50年以上，比傳統(tǒng)的地溝敷設(shè)、架空敷設(shè)使用壽命高3~4倍。

4．占地少，施工快，有利環(huán)境保護(hù)。直埋供熱管道不需要砌筑龐大的地溝，只需將保溫管埋入地下，因此大大減少了工程占地，減少土方開挖量約50％以上，減少土建砌筑和混凝土量90％。同時(shí)，保溫管加工和現(xiàn)場挖溝平行進(jìn)行，只需現(xiàn)場接頭，可以縮短工期約50％以上。

5 .安全，聚氨酯直埋保溫管設(shè)有滲漏報(bào)警線，一旦管道某處發(fā)生滲漏，通過報(bào)警線的傳導(dǎo)，便可在專用檢測儀表上顯示出保溫管道滲水、漏水的準(zhǔn)確位置及滲漏程度的大小，以便通知檢滲人員迅速處理漏水的管段，保證供熱管網(wǎng)的安全運(yùn)行。

四、預(yù)制聚氨酯直埋保溫管注意事項(xiàng)

1.一定要真正理解供熱管道直埋敷設(shè)方式分為有彌補(bǔ)直埋敷設(shè)及無補(bǔ)償直埋敷設(shè)兩種方式，設(shè)計(jì)和施工中。確實(shí)掌握兩種方式各自的工作原理，特點(diǎn)及其應(yīng)用場所，以便在設(shè)計(jì)上合理選用，施工上安全、可靠、經(jīng)濟(jì)。

2.進(jìn)場后認(rèn)真進(jìn)行檢驗(yàn)，施工前必需對(duì)生產(chǎn)預(yù)制直埋保溫管的廠家進(jìn)行調(diào)研。對(duì)不合格的保溫管拒絕使用。

3.聚氨酯保溫管焊接是一項(xiàng)保證工程質(zhì)量的關(guān)鍵工作，在預(yù)制直埋管道施工中。

4.各種井室的施工質(zhì)量直接影響工程質(zhì)量和管道的使用壽命，固定支架。如井室防水不好，將使部件因浸水遭到破壞。因此，應(yīng)認(rèn)真施工，確保施工質(zhì)量。

5.滿足打壓條件下，必需重視預(yù)制直埋保溫管道的打壓。首先進(jìn)行灌水排凈空氣，然后分兩步做：穩(wěn)壓10分內(nèi)無滲漏。強(qiáng)度試驗(yàn)：把管道內(nèi)的壓力升至工作壓力的1.5倍后；用1kg小錘在焊縫周圍對(duì)焊縫逐個(gè)進(jìn)行敲打檢查，嚴(yán)密性試驗(yàn)：把管內(nèi)的壓力降至工作壓力時(shí)，30分鐘無滲漏且壓力降不超過0.2個(gè)大氣壓即為合格；應(yīng)按規(guī)范要求做好試壓記錄。
