現(xiàn)在養(yǎng)殖棚畜牧業(yè)畜舍多采用鋼結(jié)構(gòu)建造，頂棚是單層彩鋼瓦，傳統(tǒng)頂棚彩鋼瓦一般復(fù)合10公分厚白色聚苯泡沫保溫板，保溫效果不是很好，這是因為聚苯泡沫板導(dǎo)熱系數(shù)比較高（導(dǎo)熱系數(shù)0.035W/(m·K)以上），再加上泡沫板與板之間有縫隙，漏溫非常嚴(yán)重，綜合實際導(dǎo)熱系數(shù)一般高于0.05。所以養(yǎng)殖棚防腐保溫材料選哪種？當(dāng)然是濰坊晨遠(yuǎn)環(huán)保聚氨酯保溫材料。

一、新型聚氨酯噴涂保溫材料是一種具有保溫與防水功能的新型合成材料，其導(dǎo)熱系數(shù)低，僅0.022-0.024W/(m·K），保溫效果是聚苯板的2-3倍，是目前所有保溫材料中保溫尤為出色的材料。

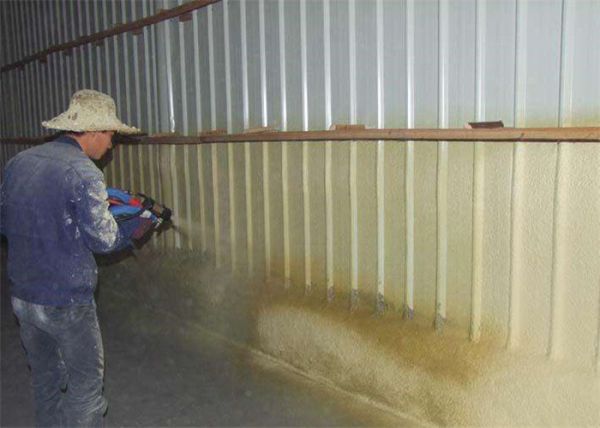

二、聚氨酯是現(xiàn)場發(fā)泡成型，采用聚氨酯設(shè)備可以噴涂也可以澆注，操作方便，能夠在任何復(fù)雜的屋面施工作業(yè)，通常施工由3-4人操作，每天可噴涂20立方米以上，按噴涂層厚度為30毫米計算，每天可噴涂約700平方米以上，比鋪設(shè)傳統(tǒng)材料工效提高十倍，同時還減輕了勞動強度，改善了作業(yè)環(huán)境，減少了對環(huán)境的污染。

聚氨酯硬泡是結(jié)構(gòu)致密的微孔泡沫體，閉孔率達(dá)92%以上，具有光滑的自結(jié)皮，是優(yōu)良的不透水材料，在施工中采用直接噴涂成型技術(shù)，使聚氨酯硬泡層沒有拼縫的整體形成完整的不透水性，從根本上杜絕了屋面水從沿縫深入的可能性。從而起到防水防腐的效果。

三、主要特點:

1、聚氨酯發(fā)泡熱導(dǎo)率低、不易吸水、強度大，耐腐蝕

2、噴涂聚氨酯硬泡墻體保溫是以A料(異氰酸酯)加B料(多元醇、發(fā)泡劑、催化劑、阻燃劑等)經(jīng)高壓發(fā)泡設(shè)備現(xiàn)場噴涂發(fā)泡為保溫層，以聚合物干混砂漿為罩面層，以玻纖網(wǎng)格布為加強層的外墻外保溫系統(tǒng).飾面層適用于涂料、瓷磚、彈涂等。

聚氨酯硬泡無縫粘結(jié)，整體性強，與基面（砼、砂漿、紅磚、砌塊、木材、鋼材、玻璃等）粘結(jié)非常牢固。

3、罩面層具有不開裂、防水、抗沖擊、抗老化性能

4、系統(tǒng)壽命可大于25年。

四、施工工藝：

基層處理-----噴涂聚氨酯硬泡----打磨----抹聚合物干混砂漿----壓玻纖網(wǎng)---罩面（聚合物干混砂漿）噴涂施工工藝的主要優(yōu)點包括以下幾個方面：

（1）對于各種形狀的基材，不論是平面、立面還是頂面，不論是圓形、球形還是其他不規(guī)則形狀的復(fù)雜物體，都可以直接實施噴涂發(fā)泡加工，不需昂貴的模具制造費用；

（2）噴涂發(fā)泡成型的泡沫保溫層的形狀與基材物體形狀一致；無接縫，絕熱效果好；泡沫層外部有一層致密的保護(hù)皮層，能較好地保護(hù)內(nèi)部芯材，同時還容易進(jìn)行外表面的涂料涂刷和進(jìn)一步修裝；

（3）生產(chǎn)效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產(chǎn)效率高噴涂型聚醚組合料由聚醚多元醇、勻泡劑、催化劑、教練劑、阻燃劑、發(fā)泡劑等組份組成。

（4）通常聚醚組合料呈淺黃色或棕紅色粘稠狀透明液體，無凝固物和稀稠物及不均勻現(xiàn)象，無機械雜質(zhì)。

五、施工要點

1） 基層平整（符合規(guī)范要求），噴涂前，清除基層松動部位、浮灰、污物，堵好腳手眼，安裝好預(yù)埋件，基層必須干燥，含水量≤8%。

2） 大風(fēng)（＞4級）、0℃以下、下雨不得施工

3） 噴涂前必須做好門窗、臨近墻體、地面行人、車輛的防護(hù)，不能造成任何污染，操作者要穿防護(hù)服，戴防護(hù)帽、防護(hù)眼鏡等。

4） 分層噴涂，每層不得超過2cm，誤差不得大于±5mm。 5） 打磨要精細(xì)平整，誤差不得大于±2mm。

6） 做好安全操作措施，防高空墜落，防觸電，對腳手工具、提升設(shè)備、打磨設(shè)備、噴涂設(shè)備認(rèn)真檢查，操作人員必須戴安全帶、安全繩、安全帽，設(shè)專職安全員。

六、應(yīng)用范圍:

1、 工業(yè)廠房墻體外保溫；

2、 民用建筑（特別適用高層）；

3、 冷庫；

4、 糧倉等。
