聚氨酯外墻保溫施工是一種綜合性能良好的新型節(jié)能系統(tǒng)。近年來(lái)，聚氨酯依據(jù)其良好的保溫隔熱性能廣泛應(yīng)用于屋面及外墻保溫防水系統(tǒng)。市場(chǎng)的需要，就是企業(yè)的需要。面對(duì)日益發(fā)展的市場(chǎng)，濰坊晨遠(yuǎn)環(huán)保研究外墻聚氨酯材料施工技術(shù)、提高施工水平是拓展企業(yè)市場(chǎng)、塑造企業(yè)形象所需要的。

一、通過(guò)樣板工程調(diào)查分析發(fā)現(xiàn)：外墻外保溫工程的表面平整度、保溫層厚度是影響施工質(zhì)量的主要因素。而影響表面平整度質(zhì)量的主要因素有平整度控制措施不到位和厚度控制措施不到位；影響保溫層厚度不均勻的主要因素是界面劑涂刷不均勻和網(wǎng)格布置不到位。

二、解決方案

（1）針對(duì)平整度控制措施不到位，通過(guò)加密設(shè)置平整度控制點(diǎn)，并先對(duì)基層進(jìn)行平整度驗(yàn)收。具體實(shí)施是先檢查基層平整度是否滿足要求，偏差大于5mm的提前做好處理，采用抗裂砂漿進(jìn)行找平。采用預(yù)制好的聚苯板粘貼基層，加密間距為1.5m，梅花形布置，作為平整度、厚度控制點(diǎn)。改進(jìn)后的施工質(zhì)量平整度能滿足目標(biāo)要求，觀感質(zhì)量良好。

（2）針對(duì)厚度控制措施不到位，通過(guò)加密設(shè)置厚度控制點(diǎn)，并先對(duì)基層進(jìn)行平整度驗(yàn)收。具體實(shí)施措施是采用預(yù)制好的聚苯板粘貼基層，加密間距為1.5m，梅花形布置，作為厚度控制點(diǎn)。厚度點(diǎn)的設(shè)置同平整度控制點(diǎn)是相同的，起到雙重作用。改進(jìn)后的效果檢查：厚度能滿足目標(biāo)要求，觀感質(zhì)量良好。

（3）針對(duì)網(wǎng)格布布置不到位，通過(guò)正常粘結(jié)，減少開裂。具體實(shí)施是鋪貼雙層網(wǎng)格布，首層陽(yáng)角采用專用金屬條，其余陽(yáng)角采用網(wǎng)格布雙層繞角搭接。在樣板工程的施工中，在抹抗裂砂漿時(shí)，使用一層網(wǎng)格布，但是施工的效果并不理想，開裂的部位很多，而且大部分的開裂是在底層墻面的陽(yáng)角部位，所以，決定加設(shè)一層網(wǎng)格布，并對(duì)陽(yáng)角部位進(jìn)行加強(qiáng)。抹抗裂砂漿時(shí)，將3~4mm厚抗裂砂漿均勻地抹在保溫層表面，立即將裁好的耐堿網(wǎng)格布用鐵抹子壓入抗裂砂漿內(nèi)。相鄰網(wǎng)格布之間搭接寬度不應(yīng)小于50mm，并不得使網(wǎng)格布皺褶、空鼓。首層應(yīng)鋪貼雙層網(wǎng)格布，第一層鋪貼網(wǎng)格布，網(wǎng)格布應(yīng)對(duì)接，然后進(jìn)行第二層網(wǎng)格布的鋪貼，兩層網(wǎng)格布之間抗裂砂漿必須飽滿。在首層墻面陽(yáng)角處設(shè)2m高的專用金屬護(hù)角，護(hù)角應(yīng)夾在兩層網(wǎng)格布之間。其余樓層陽(yáng)角處兩側(cè)網(wǎng)格布雙向繞角相互搭接，各側(cè)搭接寬度不小于200mm。門窗洞口四角應(yīng)增加300mm×400mm的附加網(wǎng)格布，鋪貼方向45°。改進(jìn)后的效果檢查：粘結(jié)正常，陽(yáng)角部位的開裂基本不存在，質(zhì)量控制良好。

（4）針對(duì)界面劑涂刷不均勻，通過(guò)加強(qiáng)過(guò)程檢查，實(shí)行不簽字不落架的措施。具體實(shí)施是加大質(zhì)檢員的檢查力度，施工過(guò)程進(jìn)行跟蹤控制，做到全面驗(yàn)收。在樣板工程的施工中，膠粉聚苯顆粒砂漿施工前的界面劑噴涂不均勻，造成找平層的空鼓率較大，而且大部分的空鼓是在大墻面，所以，應(yīng)加強(qiáng)檢查力度，做到全面驗(yàn)收，不合格不落架。在噴涂時(shí)，要求工人細(xì)致操作，提高該工序的工日單價(jià)，質(zhì)檢員和技術(shù)人員現(xiàn)場(chǎng)跟蹤，做到全部位的檢查記錄，沒(méi)有管理人員的簽字，該分項(xiàng)工程的人工費(fèi)不予結(jié)算。改進(jìn)后的效果檢查：粘結(jié)正常，陽(yáng)角部位的開裂基本不存在，質(zhì)量控制良好。

三、主要特點(diǎn):

1、聚氨酯發(fā)泡熱導(dǎo)率低、不易吸水、強(qiáng)度大，耐腐蝕

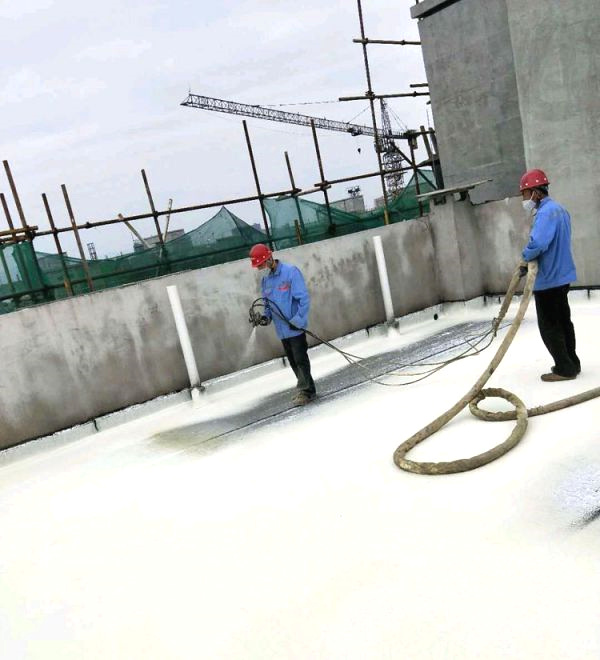

2、噴涂聚氨酯硬泡墻體保溫是以A料(異氰酸酯)加B料(多元醇、發(fā)泡劑、催化劑、阻燃劑等)經(jīng)高壓發(fā)泡設(shè)備現(xiàn)場(chǎng)噴涂發(fā)泡為保溫層，以聚合物干混砂漿為罩面層，以玻纖網(wǎng)格布為加強(qiáng)層的外墻外保溫系統(tǒng).飾面層適用于涂料、瓷磚、彈涂等。

聚氨酯硬泡無(wú)縫粘結(jié)，整體性強(qiáng)，與基面（砼、砂漿、紅磚、砌塊、木材、鋼材、玻璃等）粘結(jié)非常牢固。

3、罩面層具有不開裂、防水、抗沖擊、抗老化性能

4、系統(tǒng)壽命可大于25年。

四、施工工藝：

基層處理-----噴涂聚氨酯硬泡----打磨----抹聚合物干混砂漿----壓玻纖網(wǎng)---罩面（聚合物干混砂漿）噴涂施工工藝的主要優(yōu)點(diǎn)包括以下幾個(gè)方面：

（1）對(duì)于各種形狀的基材，不論是平面、立面還是頂面，不論是圓形、球形還是其他不規(guī)則形狀的復(fù)雜物體，都可以直接實(shí)施噴涂發(fā)泡加工，不需昂貴的模具制造費(fèi)用；

（2）噴涂發(fā)泡成型的泡沫保溫層的形狀與基材物體形狀一致；無(wú)接縫，絕熱效果好；泡沫層外部有一層致密的保護(hù)皮層，能較好地保護(hù)內(nèi)部芯材，同時(shí)還容易進(jìn)行外表面的涂料涂刷和進(jìn)一步修裝；

（3）生產(chǎn)效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產(chǎn)效率高噴涂型聚醚組合料由聚醚多元醇、勻泡劑、催化劑、教練劑、阻燃劑、發(fā)泡劑等組份組成。

（4）通常聚醚組合料呈淺黃色或棕紅色粘稠狀透明液體，無(wú)凝固物和稀稠物及不均勻現(xiàn)象，無(wú)機(jī)械雜質(zhì)。

五、施工要點(diǎn)

1） 基層平整（符合規(guī)范要求），噴涂前，清除基層松動(dòng)部位、浮灰、污物，堵好腳手眼，安裝好預(yù)埋件，基層必須干燥，含水量≤8%。

2） 大風(fēng)（＞4級(jí)）、0℃以下、下雨不得施工

3） 噴涂前必須做好門窗、臨近墻體、地面行人、車輛的防護(hù)，不能造成任何污染，操作者要穿防護(hù)服，戴防護(hù)帽、防護(hù)眼鏡等。

4） 分層噴涂，每層不得超過(guò)2cm，誤差不得大于±5mm。 5） 打磨要精細(xì)平整，誤差不得大于±2mm。

6） 做好安全操作措施，防高空墜落，防觸電，對(duì)腳手工具、提升設(shè)備、打磨設(shè)備、噴涂設(shè)備認(rèn)真檢查，操作人員必須戴安全帶、安全繩、安全帽，設(shè)專職安全員。

六、應(yīng)用范圍:

1、 工業(yè)廠房墻體外保溫；

2、 民用建筑（特別適用高層）；

3、 冷庫(kù)；

4、 糧倉(cāng)等。
